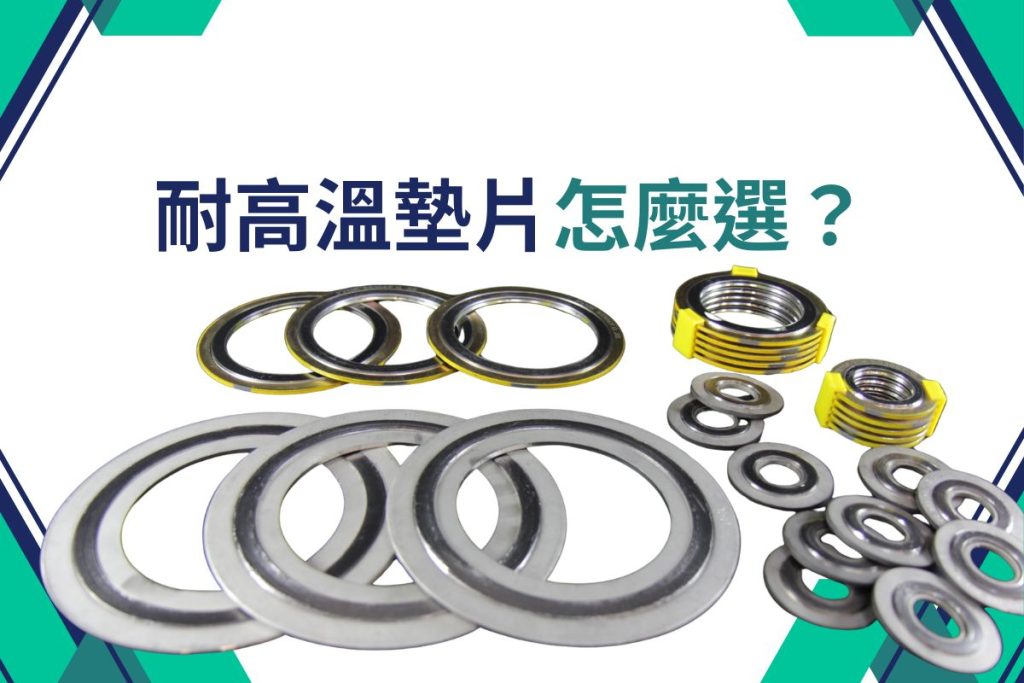

在高溫、高腐蝕的工作環境裡，墊片選錯不只是漏氣漏油，更可能造成設備損壞甚至停工損失！
金屬渦卷墊片雖然穩定、耐熱，但不同材質、壓力需求、安裝方式都會影響密封效果。
本篇就要帶你用最簡單的方式看懂高溫墊片怎麼選，從結構原理到產業應用、常見NG選法一次解析，讓你避開踩雷，用對密封才能安心省錢又省事！
金屬渦卷墊片有什麼特性與優勢?
金屬渦卷墊片是在高溫高壓環境下的密封神器！
它結合金屬的彈性和填充材料的穩定性，能應對劇烈溫差與壓力變化，密封效果超可靠。
接下來就帶你了解它到底厲害在哪、適合哪些場合使用。
耐高溫應用特點
金屬渦卷墊片真的超強，遇到超高或超低溫都不怕！
它的耐溫範圍大概從-200℃到1000℃，比一般墊片撐得久、撐得住，不管是超冷還是超熱的工況，都能穩穩密封不鬆脫。
核心耐溫特性
- 304不鏽鋼渦卷墊片可耐受最高820℃的溫度。
- 316L不鏽鋼版本適用於760℃以下環境。
- 添加石墨填充層的複合型渦卷墊片可提升至900℃。
- Inconel 600合金材質墊片能在980℃高溫下保持性能穩定。
沒錯，就是因為它超耐熱，金屬渦卷墊片才會成為石化廠、發電廠、鋼鐵廠的密封主力！
不管是高溫蒸汽管、熱交換器，還是反應釜的法蘭接合處，幾乎都靠它撐場面。
不會因為高溫而變形或壞掉，用起來超穩、超安心。
高壓密封原理與效能
金屬渦卷墊片的結構設計是其優異密封性能的關鍵。
其獨特的螺旋纏繞結構使其在受壓時能提供最佳的彈性恢復力和密封效果。
結構與工作原理:
- V型金屬帶與軟質填充材料交替纏繞形成彈性密封元件。
- 內外環(擋圈)提供額外穩定性和防止過度壓縮。
- 在壓力作用下，金屬帶產生彈性變形，填充材料同時填補微小缺陷。
- 壓力增加時墊片的密封效果反而增強，形成“自強化密封”。
根據API 6FB防火測試，優質金屬渦卷墊片能在高達25MPa壓力下維持密封不漏，表現超強！
ASME B16.20標準測試也顯示，它的漏率低到10^-6 ml/s/mm，遠勝傳統墊片。
像某石化廠導入Inconel＋PTFE材質的渦卷墊片後，設備密封率從92%提升到99.3%，一年下來維修停機時間少了43%。
選對墊片，不只省麻煩，更能幫企業省下大筆維修成本。
卓越的耐腐蝕性表現
金屬渦卷墊片在各種腐蝕性環境中表現出色，這主要歸功於其多樣化的材料選擇和複合結構設計。
耐腐蝕性能數據
- Inconel 625合金製成的渦卷墊片在30%濃度硫酸環境中可使用5年以上。
- Monel 400材質墊片在鹽霧環境中腐蝕率低於0.025mm/year。
- 鈦合金渦卷墊片可在70%濃度的高溫氯化物溶液中長期使用。
- 鎳基高溫合金墊片適用於pH值1-14的全範圍腐蝕性介質。
有間海水淡化廠就是活生生的例子！以前用一般石墨墊片，平均3個月就要拆來換，維修又花錢又浪費時間。
後來換成Inconel 625＋PTFE的金屬渦卷墊片後，在高鹽、高氯的惡劣環境下竟然撐了超過2年，超省事也大幅降低維護成本。
這類墊片超適合用在強酸、強鹼、有機溶劑或氧化性液體的系統中，像硫酸製程、氯鹼廠或石化流程，遇到再惡劣的化學環境都撐得住！
材料選擇的重要性
選擇適當的金屬渦卷墊片材料是確保密封系統長期可靠運行的關鍵因素。
不同的應用環境需要匹配特定的材料組合。
常見材料及選擇建議
| 材料類型 | 適用條件 | 溫度範圍 | 典型應用 |
|---|---|---|---|
| 304不鏽鋼 | 一般腐蝕環境 | -200℃至820℃ | 一般工業管道 |
| 316L不鏽鋼 | 中等腐蝕環境 | -200℃至760℃ | 化工、食品加工 |
| Inconel 625 | 強腐蝕環境 | -200℃至980℃ | 高溫酸性介質 |
| Monel 400 | 鹼性環境和海水 | -200℃至900℃ | 海水系統、鹼處理 |
| 鈦合金 | 氯化物環境 | -200℃至540℃ | 氯鹼工業 |
專業工程師建議在選擇材料時應考慮以下因素：
- 介質的化學成分和濃度。
- 運行溫度和壓力範圍。
- 熱循環和壓力波動頻率。
- 設備的預期使用壽命和維修計劃。
- 成本與性能的平衡。
在設計重要設備時，墊片可不能隨便選！建議一定要依照ASME或DIN這類國際標準來挑材質，再根據實際工況做客製搭配。
像高溫高壓蒸汽系統，用304不鏽鋼加柔性石墨的渦卷墊片最穩；但如果是遇到強酸，就要改用Hastelloy搭配PTFE填充，才撐得住不被腐蝕。選對材質，密封才真的安全又耐用。
金屬渦卷墊片應用在哪些產業?
金屬渦卷墊片是現代工業密封界的主力部隊，不論是高溫、高壓還是強腐蝕環境，都少不了它的身影。
靠著特殊的螺旋結構設計，加上可依需求搭配不同材質，它不只密封效果強，還能應對各種嚴苛工況，是設備穩定運作的幕後功臣。
化工產業中的應用案例
- 反應釜與塔器密封
石化廠的高溫反應釜用上316L不鏽鋼渦卷墊片後，即使超過250°C也能穩穩密封，洩漏事件少了87%，每年還省下約42萬元維修費！ - 法蘭連接更耐用
化工廠的法蘭接頭用了渦卷墊片後，即使碰上酸性介質與溫差變化，使用壽命從6個月拉長到18個月，密封合格率也大幅提升。 - 危險化學品更安心
針對強腐蝕或易燃化學品的管線，用鎳合金強化的渦卷墊片超穩定。某化工廠使用5年內完全沒出現因墊片失效造成的洩漏事故。
極端工況的應對能力
金屬渦卷墊片在極端工作條件下展現出卓越的適應性和性能穩定性，成為高溫高壓環境的首選密封解決方案。
- 高溫環境表現穩
特殊耐熱合金做的渦卷墊片，在800°C以上還能密封不漏。根據ASME測試，石墨填充款在600°C高溫下撐24小時，密封率還超過95%。 - 耐高壓也不怕波動
像發電廠的蒸汽管線壓力常變化，渦卷墊片可扛16MPa高壓還不怕頻繁波動，系統穩定時間提升了2.3倍，超有感！ - 熱脹冷縮也Hold住
帶內外環的渦卷墊片可在-196°C到650°C間經歷1000次熱循環都不出問題，很適合冶金、航太等高低溫落差大的產業。
設備安全性和可靠性提升
採用高品質金屬渦卷墊片能顯著提升整體設備的安全性與運行可靠性，降低維護成本和停機風險。
- 符合國際標準超安心
金屬渦卷墊片是照ASME B16.20和ISO 10497規範製造的，連API 6FB防火測試都能過，就算遇火災，密封效果也撐得住！ - 設備壽命大幅延長
煉油廠用上特製渦卷墊片後，密封點的無故障時間從1.2年變成3.8年，法蘭維修頻率降了65%，整體設備壽命也更長了！ - 維修次數變少省更多
跟一般墊片比起來，渦卷墊片的使用壽命是2～3倍。經TÜV實測，不只耐用，還能大幅減少設備維修與停機時間。
廣泛的介質相容性
金屬渦卷墊片可通過材質選擇適應各種工業介質，展現出優異的通用性與專用性結合。
- 抗腐蝕一把罩
遇到強酸強鹼，用Hastelloy或Inconel材質的渦卷墊片最穩！像某磷肥廠用鈦材質處理磷酸，墊片壽命從4個月延長到超過2年。 - 油品輸送也搞定
石油管線多用304或316L不鏽鋼＋柔性石墨填充，耐油又耐溫。中東某油田用3年都沒漏油，密封效果照樣穩！ - 食品藥品也能用
食品級不鏽鋼＋PTFE組合，符合FDA標準。能承受CIP/SIP清洗，常見於食品加工和製藥設備，既安全又耐用。 - 挑材質有撇步
選墊片別憑感覺，工程師推薦用STAMPS原則評估尺寸、溫度、介質等條件，才能挑對材質，密封效果才耐久又划算。
金屬渦卷墊片怎麼選?
金屬渦卷墊片是工業密封的關鍵角色，選對用對真的差很大！選對墊片不只防洩漏，在高溫高壓下也更穩定安全。
加上正確安裝，還能讓墊片用更久、維修次數少，幫企業省下不少麻煩跟成本。
材料選擇考量因素
材料選擇是金屬渦卷墊片設計的首要因素，不同工況環境需要精確匹配對應的材質組合。
合適的材料選擇能確保墊片在各種惡劣條件下保持其基本功能，同時避免過早失效或安全隱患。
工況環境的影響因素：
- 高溫條件：溫度超過 450°C 時，普通不鏽鋼墊片可能軟化失效，需考慮鎳基合金墊片。
- 腐蝕環境：接觸酸、鹼、鹽等腐蝕性介質時，需根據具體介質選擇耐腐蝕合金。
- 熱循環條件：頻繁啟停設備會造成熱脹冷縮，需選擇彈性恢復性高的材料組合。
- 壓力要求：高壓環境需增加墊片強度及厚度設計。
專業選材流程建議：
- 確定實際工作溫度、壓力、介質特性與循環特點。
- 參考材料兼容性表格評估候選材料。
- 考慮成本與使用壽命平衡。
- 進行小規模測試驗證。
| 墊片材料 | 溫度範圍 | 耐壓能力 | 耐腐蝕性 | 適合介質 |
|---|---|---|---|---|
| 304不鏽鋼 | -100°C至550°C | 10-40 MPa | 中等 | 一般化工流體 |
| 316L不鏽鋼 | -100°C至800°C | 10-65 MPa | 優良 | 鹵素、酸性介質 |
| 因科耐爾625 | -100°C至950°C | 10-100 MPa | 卓越 | 強腐蝕性環境 |
| 鈦合金 | -254°C至500°C | 10-30 MPa | 極佳 | 氧化性酸、海水 |
| 石墨填充物 | 高達450°C | 視金屬環而定 | 良好 | 大多數化學品 |
設計特點與密封效果
金屬渦卷墊片的結構設計直接決定了其密封性能與使用壽命，核心設計參數包括渦卷層數、密度與填充材料選擇，這些因素共同作用形成墊片的彈性回復力與密封特性。
關鍵設計參數：
- 渦卷層數：層數增加提升彈性回復力但降低壓縮性；高壓應用通常需6-8層以上。
- 金屬帶寬與厚度：影響密封面積與應力分布；一般厚度為0.1-0.2mm。
- V形角度設計：標準角度為15°-30°，角度越小，密封效果越好但壓縮難度增加。
- 內外環材質：通常與渦卷相同或選用更高強度材料；外環防止過度壓縮，內環增強穩定性。
最新技術趨勢包括雙密封面設計，可在單一墊片上實現主次兩道密封，提高可靠性。
另有新型表面處理技術如納米涂層，能提升金屬面的摩擦係數並降低漏率高達30%。
三維激光掃描技術的應用使得墊片設計可精確適配非標準法蘭，將密封效能提升15-20%，特別適用於大型設備或舊設備更換墊片時使用。
應用環境評估
精確評估應用環境是金屬渦卷墊片選型的必要步驟，這決定了墊片能否在實際工況下長期穩定工作。
專業評估包含多方面因素分析，並需綜合考慮各種運行條件。
環境評估關鍵點：
- 溫度部分不能只看最高溫
要記錄全天溫度變化，最好用溫度記錄儀抓24小時曲線，季節變化也會影響墊片膨脹，這些都要納入考量。 - 壓力也要抓高低差
記得紀錄正常壓力跟瞬間峰值，設計時通常會拉到1.5倍安全係數。壓力波動會讓墊片受力不均，可能變形或失效。 - 介質不是水就沒事
要量pH值，確認是不是強酸或強鹼，還要看純度高不高，因為不同填充材料耐不同的化學性質。 - 法蘭表面也很關鍵
要量平整度（誤差最好在0.5mm內），也要檢查表面粗糙度，Ra值建議小於3.2μm，太粗密封也會打折扣。
錯誤選型案例：某石化廠選用普通304不鏽鋼墊片用於含硫酸介質管道，僅三個月後出現嚴重腐蝕滲漏，導致緊急停車損失超過百萬，正確選擇應為哈氏合金或鈦合金墊片。
提升密封效能的技巧
金屬渦卷墊片的安裝質量直接影響密封效果，專業安裝技術與合適的輔助材料能顯著提高系統可靠性。
以下是提升密封效能的專業建議與實施方法。
安裝關鍵技巧：
系統清潔準備：確保法蘭面完全清潔，無油污、銹蝕或刮痕。
- 使用專用不織布清潔劑除污。
- 法蘭面應進行360°檢查，確保無缺陷。
中心對齊技術：
- 使用中心定位工具確保墊片居中。
- 偏差不應超過墊片直徑的1%。
螺栓預緊策略：
- 採用交叉順序進行初始緊固（約30%扭矩）。
- 第二次緊固達到60%扭矩。
- 最終緊固達到規定扭矩值。
- 使用扭矩扳手控制緊固力。
常見問題與解決方案：
非均勻壓縮：會導致一側壓縮過度而另一側密封不足。
- 解決方案：使用壓力敏感紙檢測壓力分布，確保均勻。
法蘭面不平行：導致墊片受力不均。
- 解決方案：使用水平儀與千分表進行測量矯正，必要時更換法蘭。
成功案例：某發電廠的蒸汽管線原本每6個月就得維修一次，超花錢又傷神。
後來換上Inconel 625合金渦卷墊片，安裝也照規範走，螺栓還加上高溫防卡劑處理後，整個維修週期拉長到2年，停機成本一口氣省下超過200萬，效果有夠驚人！
墊片有哪些密封系統與配套產品?
高溫墊片固然是密封的靈魂人物，但想讓整個系統穩定又耐操，光靠它可不夠！
像密封膠可以補強微小縫隙、防卡劑能防止螺栓咬死、耐高溫塗層則幫表面多一層防護，這些配套產品通通都是撐場面的關鍵角色。
密封做得好，其實是團隊合作的成果！
墊片密封膠的種類
密封膠作為墊片系統的重要輔助元件，能提升密封效能並延長使用壽命。
不同工況下需選擇合適的密封膠類型。
常見密封膠類型與特性比較：
- 高溫矽膠密封劑
耐溫範圍從-65°C到370°C，超適合用在引擎或排氣管這種高熱環境，還有彈性、不怕震動，超實用！ - 厭氧型密封劑
沒有氧氣就會固化，能填補超細縫，特別適合金屬法蘭接合處，耐壓可達10MPa，密封力很猛！ - 聚氨酯密封劑
耐磨又耐候，戶外用或有震動的設備都很合適，但耐熱比較差，大約120°C就差不多是極限了。 - 環氧樹脂密封劑
黏得超牢、耐化學，靜態密封最拿手，但沒什麼彈性，不太適合會熱脹冷縮或有移動的場合。
與高溫墊片配合使用時，應考慮兩者材料相容性。
例如：金屬渦卷墊片最適合搭配高溫矽膠或特殊配方的厭氧型密封劑，以確保在極端溫度下依然保持良好密封性能。
高黏著性墊圈密封劑應用
高黏著性墊圈密封劑在極端工況下提供額外保障，特別適合高溫、高壓與振動環境。
技術特性與操作優勢：
- 高黏著力：能在300°C高溫下保持附著力不減弱，粘附強度達3-5MPa。
- 填充能力：可填補表面粗糙度達Ra3.2的不規則表面，解決法蘭面缺陷問題。
- 快速固化：部分產品可在10-30分鐘內達到初步固化，大幅縮短設備停機時間。
- 耐介質性：抗多種化學介質腐蝕，如強酸、強鹼、烴類溶劑等。
像熱交換器或蒸汽管線這種高風險環境，用高黏著密封劑搭配渦卷墊片超有感！
像Loctite 518，就能在-55°C到150°C之間穩穩發揮，雙重密封更安心。
耐高溫密封材料特性
不同密封材料在高溫環境下表現各異，選擇適合的材料對確保系統安全至關重要。
各類耐高溫密封材料比較：
- 膨脹石墨
在無氧環境下可耐到3000°C，超耐熱，但抗壓性弱、在有氧的環境下容易被氧化，適用場合要挑對。 - 陶瓷纖維
耐熱可達1200°C，隔熱效果很棒，但遇到強酸或化學品時穩定性比較差，要小心使用。 - PTFE（鐵氟龍）
超耐腐蝕，溫度範圍廣（-200°C到260°C），但蠕變性高，長期受壓可能會變形。 - 矽膠墊片
耐熱到230°C、彈性很好、裝起來很方便，但強度不高，不適合高壓或重負載環境。
金屬渦卷墊片超能撐高溫高壓，耐熱到1000°C、壓力可達42MPa，彈性恢復力也很強，適合熱脹冷縮環境用。
不過價格偏高，安裝也要特別講究。
金屬渦卷墊片與其他密封系統比較
選擇合適的密封系統需綜合考量工作條件、成本效益和維護需求。
| 密封系統類型 | 最高耐溫 | 最高壓力 | 化學相容性 | 熱循環適應性 | 使用壽命 | 成本 |
|---|---|---|---|---|---|---|
| 金屬渦卷墊片 | 1000°C | 42MPa | 極佳 | 優良 | 3-5年 | 高 |
| 非金屬平墊 | 450°C | 10MPa | 良好 | 較差 | 1-2年 | 低 |
| 高分子合成墊 | 260°C | 15MPa | 優秀 | 中等 | 2-3年 | 中 |
| 石墨墊片 | 450°C | 20MPa | 良好 | 良好 | 2-4年 | 中高 |
選型要點應考慮：
- 工作溫度與壓力範圍
- 介質特性及腐蝕性
- 熱循環頻率與幅度
- 法蘭材質與表面粗糙度
實例應用：某石化廠把原本的非金屬墊片換成304＋石墨渦卷墊片後，密封效果提升80%，維修週期拉長到2年，雖然一開始貴了點，但整體維護成本反而省了六成！
高溫墊片 總結
金屬渦卷墊片靠著耐高溫、耐高壓又抗腐蝕的強大實力，早就成為各大工業現場不可少的密封神器。
不管是化工廠、煉油廠還是發電廠，只要選對材質、搭配正確安裝方式，就能大大提升設備穩定性，減少停機維修次數，還能延長整體壽命。
想讓密封系統真正發揮效果，關鍵就在於：了解現場條件、精準挑選材料、照規範施工。
這樣才能讓渦卷墊片發揮最大效益，設備運轉才更安心又省錢！
高溫墊片 常見問題FAQ
Q1: 高溫墊片是什麼？
高溫墊片是一種專為耐受高溫環境設計的密封元件，常用於防止蒸氣、氣體或液體在高溫條件下外洩，確保設備運作安全。
Q2: 高溫墊片有哪些常見的應用場合？
高溫墊片常見於汽車排氣系統、鍋爐、化工管線、石化工業、電力設備及各類高溫機械設備的法蘭密封等場合。
Q3: 高溫墊片有哪些主要材質？
常見的高溫墊片材質包括石墨、雲母、不鏽鋼、陶瓷纖維以及耐高溫橡膠等，這些材料能夠長時間耐受高溫及化學腐蝕。
Q4: 高溫墊片與普通墊片有什麼不同？
高溫墊片能夠在極高溫度下保持密封性和結構強度，而普通墊片適用於常溫環境，在高溫下可能失去彈性、變形或失效。
Q5: 選擇高溫墊片時需要考慮哪些因素？
需考慮工作溫度、壓力、接觸介質的化學性質、法蘭表面狀況與墊片材質的相容性，確保墊片能長時間穩定地發揮作用。
