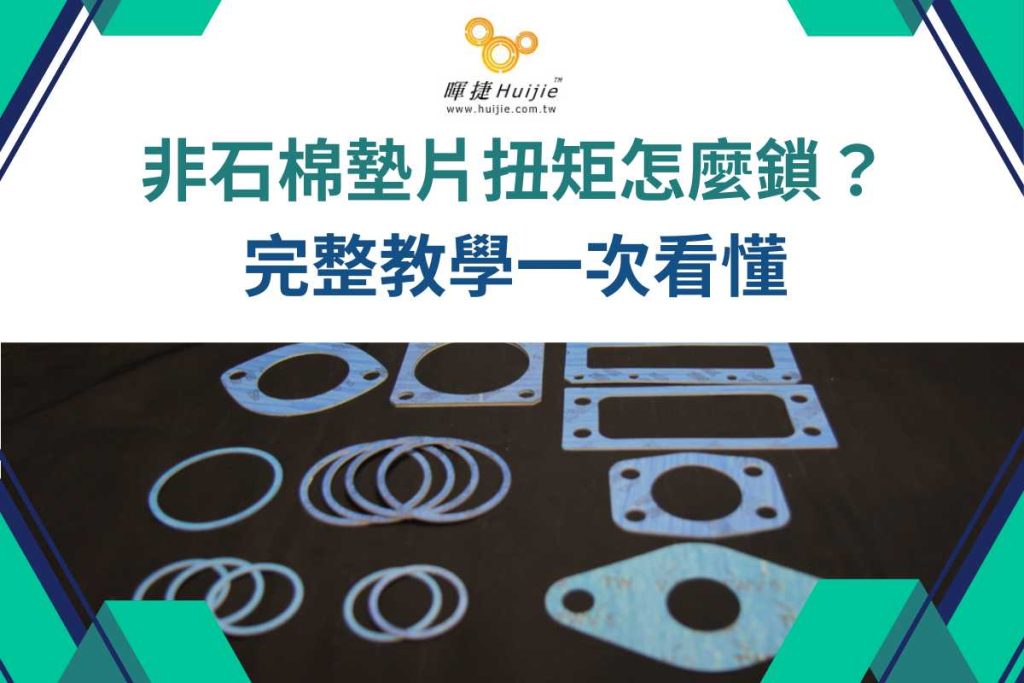

你是不是也遇過：「非石棉墊片到底要鎖多緊？」鎖太鬆會漏、鎖太緊又會壓壞，很多人都靠手感判斷，其實風險很高。非石棉墊片扭矩是有標準與計算邏輯的，尤其在高壓管線更不能亂來。
這篇用最白話方式，帶你搞懂扭矩怎麼抓，直接用數據判斷，不再憑感覺鎖。
非石棉墊片鎖緊扭矩是什麼？為什麼不能亂鎖？
扭矩的本質＝讓墊片產生「密封應力」
很多人以為鎖螺栓只是鎖緊，其實關鍵在「壓縮應力」。非石棉墊片是靠受壓變形填補法蘭間隙，才能達到密封效果。
設計上通常需要約7,000～12,000 psi的應力範圍，扭矩只是手段，讓墊片達到這個壓力才是重點。
鎖太緊 vs 鎖太鬆的實際後果
扭矩不足與過度都會造成問題，而且兩者的失敗模式完全不同：
鎖太鬆的結果：
- 密封應力不足，氣體或液體從接合面滲漏。
- 振動環境下螺栓容易鬆動，問題會隨使用時間惡化。
- 壓力越高，洩漏越快速。
鎖太緊的結果：
- 墊片受力超過材料承受極限，出現破裂或壓潰。
- 非石棉材料容易發生「冷流（Cold Flow）」，在過大壓力下緩慢側向流動，導致應力迅速下降，反而形成洩漏。
- 法蘭面可能受損，下次更換墊片時需要重新加工。
受力不均勻的結果（最常見）：
- 局部應力過高、局部不足，接合面某一段密封好、某一段沒密封。
- 外觀看起來鎖緊了，但仍持續洩漏。
- 追查困難，常被誤判為墊片品質問題。
為什麼非石棉更需要控制扭矩？
相較於金屬墊片，非石棉墊片的材質通常為纖維＋橡膠（如NBR、EPDM）壓縮成型，具有較高的可壓縮性，但也帶來兩個特性需要特別注意：
- 蠕變（Creep）：在持續應力下，材料會緩慢變形，螺栓預緊力下降。
- 鬆弛（Relaxation）：尤其在高溫或啟動後，應力會在短時間內明顯下降。
這代表非石棉墊片不能只鎖一次就收工，必須在特定時機進行再鎖（Retorque），才能維持長期密封性能。
非石棉墊片扭矩標準怎麼看？常見規範一次整理
ASME PCC-1 標準鎖法
目前業界最廣泛採用的法蘭接合規範是 ASME PCC-1（壓力邊界螺栓法蘭接合指引）。
這份規範強調一個核心概念：不是一次鎖到底，而是分階段施力。
標準的分段鎖緊流程如下：
| 階段 | 目標扭矩 | 說明 |
| 第一輪 | 30% | 手鎖到位後，交叉順序施力 |
| 第二輪 | 60% | 繼續交叉施力 |
| 第三輪 | 100% | 依對角順序完成 |
| 確認輪 | 100% | 巡一圈確認每顆螺栓一致 |
這樣做的原因是：如果直接鎖到 100%，先鎖的螺栓會因為後續螺栓被鎖緊而「被拉開」，造成局部受力不均，整體密封應力反而不穩定。分段施力能讓法蘭均勻受壓，是避免洩漏的關鍵。
扭矩表怎麼來？（工程邏輯）
扭矩數值不是廠商隨意給的，而是根據以下條件計算出來：
- 螺栓直徑與螺牙間距：決定每轉能產生多少軸向力。
- 法蘭等級（Class 150 / 300 / 600）：決定需要的密封應力大小。
- 墊片材質的壓縮係數（m 值）與最小密封應力（y 值）：ASME 標準中有各材質的對應數據。
- 螺栓潤滑係數（K 值）：有沒有上潤滑劑，轉換效率差異很大。
計算公式大致為：
T = K × F × D
其中 T 為扭矩（N·m）、K 為螺栓係數（通常 0.16～0.22）、F 為目標夾緊力（N）、D 為螺栓標稱直徑（m）。
這就是為什麼扭矩不是一個固定值，而是必須依情況查表或計算。
非石棉扭矩常見數據範圍
以 Class 150 法蘭、非石棉纖維墊片（CNAF）、螺栓未潤滑狀態為例，常見建議扭矩如下：
| 管徑 | 螺栓尺寸 | 螺栓數量 | 建議扭矩（N·m） |
| 1/2″ | 1/2″ | 4 | 7–11 |
| 1″ | 1/2″ | 4 | 14–20 |
| 2″ | 5/8″ | 4 | 57–84 |
| 4″ | 5/8″ | 8 | 68–100 |
| 6″ | 3/4″ | 8 | 120–150 |
注意：Class 300 以上的數值通常是 Class 150 的 2～3 倍，高壓系統不可套用低壓數值。
影響非石棉墊片鎖緊扭矩的5大關鍵因素
1. 法蘭等級（最直接影響）
法蘭等級（Class）直接決定管線的設計壓力，也決定需要施加多少密封應力：
- Class 150：適用低壓場合，螺栓扭矩相對較低。
- Class 300：中壓系統，扭矩約為 Class 150 的 1.5～2 倍。
- Class 600 以上：高壓或高溫系統，扭矩大幅提升，需嚴格計算。
許多現場問題就出在這裡：同一支扭力扳手、同一個「習慣扭矩」，卻用在不同等級的法蘭上，結果一個鎖爆、一個還在漏。
2. 墊片厚度與材質
墊片的厚度會直接影響所需的壓縮量：
- 厚墊片（3mm以上）：壓縮量較大，需要更多扭矩才能達到目標應力。
- 薄墊片（1.5mm）：壓縮效率高，相同應力所需扭矩較低。
材質也有顯著差異：
- CNAF（壓縮非石棉纖維）：標準用途，參考一般扭矩表。
- PTFE包覆墊片：摩擦係數低，容易因受壓不均而位移，需特別注意交叉鎖緊。
- 膨脹石墨複合墊片：高溫性能好，但壓縮特性與CNAF不同，扭矩需重新確認。
3. 螺栓潤滑狀態
這是現場最常被忽略的變數，但影響非常大。
相同扭矩下：
- 未潤滑螺栓：大量扭矩消耗在螺牙摩擦，真正轉換為夾緊力的比例較低。
- 已塗抹潤滑劑（如二硫化鉬、黃油）：摩擦阻力降低，相同扭矩能產生更大夾緊力。
實際差異可達 20～30%，如果直接沿用「未潤滑狀態」的扭矩表，施加在已潤滑螺栓上，實際夾緊力會大幅超標。正確做法是：確認螺栓狀態後，查對應的潤滑/未潤滑扭矩表，或套用修正係數。
4. 溫度與壓力條件
高溫環境會對墊片與螺栓造成雙重影響：
- 螺栓熱膨脹：初始設定的預緊力在升溫後可能改變。
- 墊片材料硬化或軟化：不同材質反應不同，部分橡膠系材料超過使用溫度會急速劣化。
- 蠕變加速：高溫下非石棉材料的鬆弛速度更快，運轉後的再鎖更重要。
實務建議：凡是操作溫度超過 150°C 的系統，都應在首次升溫運轉後安排一次「熱態再鎖」。
5. 法蘭面粗糙度
法蘭接觸面的表面粗糙度會直接影響墊片的密封效果：
- 標準建議粗糙度：Ra 3.2～6.3 μm（ASME B16.5 規範）。
- 太光滑（Ra < 1.6）：墊片容易在壓力下滑動，難以咬合。
- 太粗糙（Ra > 12.5）：無法完全填補溝槽，成為洩漏路徑。
如果法蘭面有刮痕、腐蝕坑，即使扭矩完全正確，仍可能洩漏。這時候的問題不是扭矩，而是需要重新加工法蘭面或改用螺旋纏繞等更厚實的墊片類型。
非石棉墊片鎖緊實務流程（現場最常用SOP）
Step 1：手鎖定位（20%以下）
先用手將所有螺栓均勻旋入，確認墊片位置正確、沒有偏移。這個步驟的目的是「定位」，不是施力。螺栓一旦定位後，後續加力才會均勻。
Step 2：交叉鎖緊至30%扭矩
使用扭力扳手，依照對角交叉順序鎖緊至目標扭矩的30%。4顆螺栓的順序是 1→3→2→4，8顆螺栓則是 1→5→3→7→2→6→4→8（依對角方式進行）。
為什麼要交叉？ 因為如果依序圍繞鎖緊，每鎖一顆螺栓就會讓對面的法蘭稍微翹起，造成應力不均。交叉鎖緊能讓法蘭平均下壓，避免偏壓。
Step 3：加力至60%，再到100%
依同樣的交叉順序，分別鎖至60%、再到100%。不要省略中間步驟，每一輪都要走完完整的交叉順序。
Step 4：最後巡鎖確認
用同樣的目標扭矩再巡一圈，確認每顆螺栓都達到100%。因為分段施力過程中，先鎖的螺栓可能因後續施力而稍微鬆弛，最後一輪巡鎖是補齊這個誤差的關鍵。
Step 5：熱運轉後再鎖（Retorque）
這是非石棉墊片特有的必要步驟。系統首次升溫或加壓後，材料會因蠕變與熱膨脹產生鬆弛，應力下降幅度可能達到10～20%。
建議在以下時機安排再鎖：
- 首次升溫至操作溫度後冷卻至室溫。
- 設備運轉 24～48小時後。
- 若系統洩漏，先檢查再鎖是否足夠，再考慮更換墊片。
選錯扭矩會怎樣？常見3大錯誤案例
錯誤1：用「經驗值」代替扭矩表
「這個尺寸我都鎖到底，從來沒漏過。」這句話在現場很常聽到，但問題是：不同尺寸、不同壓力等級的扭矩差異可以高達10倍以上。一個在1吋管線行得通的手感，放到4吋法蘭上可能完全不夠，放到Class 600法蘭上可能早就超標。
正確做法：每個專案開始前確認法蘭等級與螺栓規格，查對應扭矩表後設定扭力扳手，不憑感覺。
錯誤2：一次鎖到底
「反正最後目標都是100%，直接一次到位省時間。」這個邏輯聽起來有道理，但結果通常是墊片局部失效。
直接鎖到底會讓先鎖螺栓受力過大、後鎖螺栓相對鬆弛，法蘭面傾斜受壓，某一側的墊片壓潰，另一側卻密封不足。表面上全部都鎖了，洩漏還是發生。
錯誤3：忽略再鎖（Retorque）
完工後沒有安排再鎖，幾天後出現洩漏，直覺以為是墊片品質問題，換了一片新的，結果還是漏。這個循環在現場非常常見。
根本原因是非石棉材料的冷流特性：第一次鎖緊後，應力會在數小時到數天內自然下降，這不是墊片壞了，而是材料正常的行為。安排再鎖才能補足這個應力損失。
快速判斷指南：不同情境該用多少扭矩？
低壓系統（蒸氣 / 壓縮空氣 / 一般水管）
操作壓力通常在 10 bar 以下，Class 150 法蘭，此類場合扭矩要求相對寬鬆。
建議使用標準扭矩表的 30～60% 中段範圍即可。過度鎖緊不會讓密封更好，反而增加墊片破損風險。重點在於鎖法均勻，而非扭矩本身多大。
中壓工業管線（化學品 / 油品 / 工業蒸汽）
操作壓力約 10～50 bar，Class 150～300 法蘭。此類場合需嚴格對應扭矩表，使用廠商提供的「Optimal Torque」範圍操作。
建議確認潤滑狀態後查表，並依 ASME PCC-1 的分段流程完整執行。運轉後必須安排再鎖。
高壓或危險流體（高壓蒸汽 / 有毒氣體 / 易燃流體）
此類場合不容許任何洩漏，Class 600 以上，操作壓力可能超過 100 bar。
扭矩應接近最大允許值，但絕對不可超過。施工前應取得工程計算書確認，禁止使用未經核准的經驗值。建議使用液壓扭矩工具取代手動扳手，確保精準度。每次施工完成後留存紀錄。
非石棉墊片扭矩 總結
非石棉墊片的鎖緊扭矩，關鍵不是「鎖多緊」，而是「鎖得剛剛好」。正確做法是依據法蘭尺寸、壓力等級與材料特性，搭配扭矩表與分段鎖緊流程來操作。
實務上最常出問題的不是扭矩不夠，而是鎖法錯誤或受力不均。如果你能掌握「交叉鎖緊＋分段加力＋必要再鎖」這三個原則，基本上 90% 的洩漏問題都可以避免。數據說話，數據保命。
非石棉墊片扭矩 常見問題FAQ
Q1. 非石棉墊片一定要用扭力扳手嗎？
是的，建議一定使用。人工手感誤差可超過50%，容易造成受力不均，導致漏洩或墊片損壞。扭力扳手能確保每顆螺栓受力一致，是基本標準作法。
Q2. 為什麼鎖完還要再鎖一次？
因為材料會鬆弛。非石棉墊片會產生冷流，鎖後應力會下降約15～20%。再鎖是補足壓力，確保密封穩定，避免使用一段時間後開始漏。
Q3. 扭矩可以用一個固定數字嗎？
不行，必須依條件調整。扭矩會因管徑、壓力等級、螺栓尺寸與潤滑狀態不同而改變，固定數值容易導致過緊或不足，增加漏洩風險。
Q4. 潤滑會影響扭矩嗎？
會，而且影響很大。潤滑會降低摩擦力，使相同扭矩產生更大夾緊力，差異可達20～30%。未調整就使用，可能造成過度壓縮與損壞。
Q5. 非石棉墊片適合高溫嗎？
可以，但要看材質。一般可耐約400°C，特殊配方可更高。高溫會加速老化與鬆弛，建議搭配再鎖與定期檢查，確保長期密封效果。
